"Zapewniając długoterspęczny przemysłowy rozwiązań Ethernet, które przylegają do standardu Ethernet 10Base-T1L, umożliwiamy naszym klientom, aby osiągnąć niezawodną komunikację na znacznie dłuższych odległościach, obejmujących ostatnią milę w łączności", zgodnie z urządzeniami analogowymi Manger Mark Barry.
Części są:
- Adin1100 phy.
- Adin1110 Mac i PHY

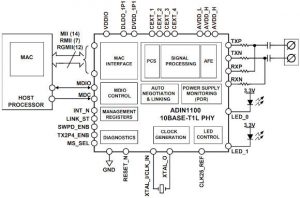

Wersja MAC (Diagram powyżej) Spodziewa się, że Mac zostanie zaimplementowany w mikrokontrolowaniu hosta, aby uzyskać bardziej złożone projekty, takie jak rozwój przełącznika polowego lub sterowników budynków.
Jego interfejs do gospodarza jest kompatybilny z dwoma przewodami MDIO ze standardową klauzulą IEEE 802.3 22 i klauzula 45 struktur ramy zarządzania.

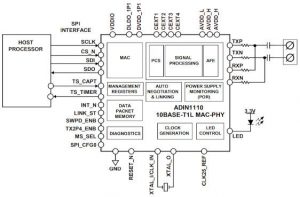

Wersja Mac-inclusive (Diagram w lewo.) ma czterodrutowy interfejs SPI do komunikacji między wewnętrznym procesorem Mac i Procesora Hosta. Dostępna jest ogólna wersja protokołu SPI (pół dupleksu) i open-sojuszu (pełny dupleks).
Jego Mac obsługuje 16 różnych adresów MAC i ma jeden niski priorytet otrzymywać FIFO, jeden priorytet otrzymuje FIFO i jeden transmisja FIFO.
Te FIFO mogą wysyłać dane w trybie sklepu i do przodu podczas korzystania z generycznego protokołu SPI i w trybie przechowywania lub do przodu lub przecinającego podczas korzystania z protokołu Open-Alliance.
Dla obu żetonów, rdzeń pHY może działać z pojedynczej szyny 1,8 lub 3,3 V, z opcją dolnej napięcia obsługującego transmisję 1.0VP-P. "Tryb pracy 1.0vp-P, zewnętrzne rezystory wypowiedzenia i niezależne szpilki RX / TX sprawiają, że Adin1100 dostosowują się do wewnętrznych zastosowań bezpieczeństwa", zgodnie z firmą.
Dołączono monitorowanie napięcia zasilania i resetowanie zasilania.
Obaj występują w 40 styku 6 x 6 x 0,75 mm "Pakiety skali ramy ołowiowej" (LFCSP).
Strony produktów są tutaj:
Adin1100.
Adin1110.
Jeśli jesteś przygotowany do zarejestrowania, dostępny jest artykuł na standardowym poziomie warstwy fizycznej 10Base-T1L
